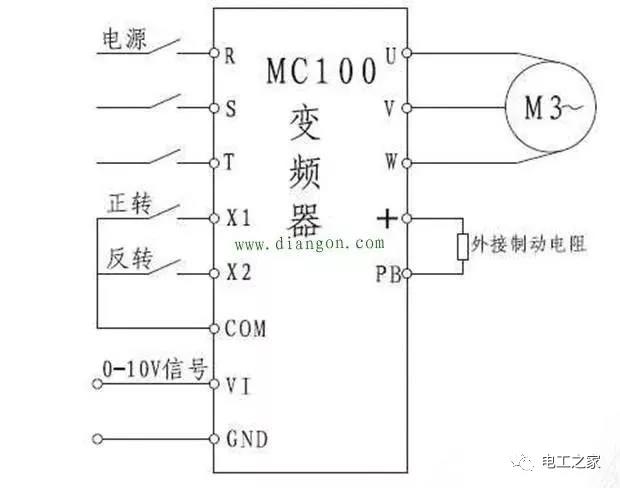

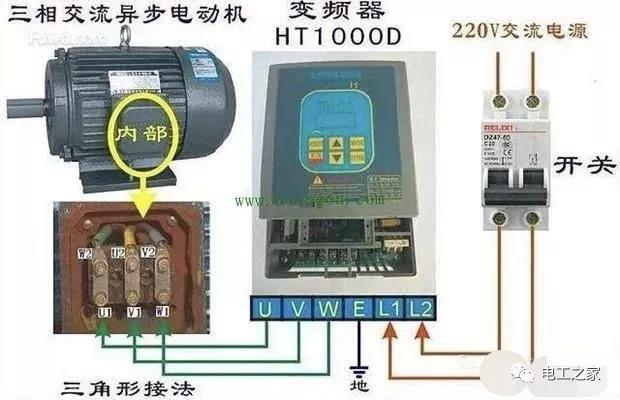

工業上用的變頻器，分為單相和三相兩種，這個是從主回路供電的電壓來區分的，三相就是主回路要接入RST三相380伏交流電，輸出接UVW三相線給電機；而單相是主回路接入單相220伏LN交流電，輸出同樣接UVW三相線給電機，變頻器輸入主回路和電網之間，需要通過空氣開關來串入供電形成保護，不要使用漏電保護開關，否則無法正常工作，因為變頻器漏電電流非常大。變頻器輸出端，需要直接和電機相連接，不要使用接觸器之類的器件來串聯使用，否則可能會因為觸點造成壓降引起電機工作不平衡。

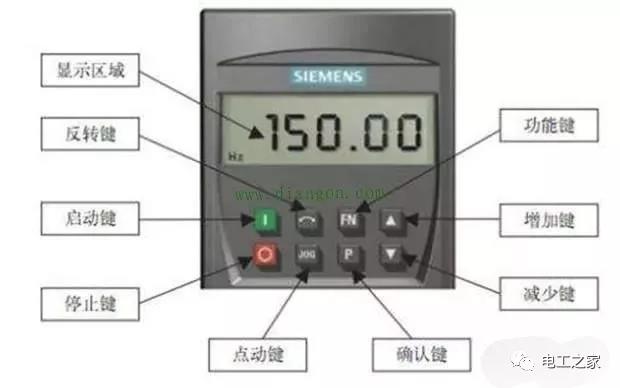

變頻器的控制回路，看起來線非常多，實際上也就可以理解成兩大邏輯，一種是啟停邏輯控制，用來滿足變頻器的啟動和停止要求，這個可以通過外部I/O端子來控制，簡單而言就是一個或者兩個開關觸點輸入給變頻器，可以使用自鎖型按鈕，plc輸出點或者自保繼電器觸點來完成。當然也可以通過面板的按鍵RUN和STOP來完成這個啟停邏輯，或者通過觸摸屏工控電腦之類的上位機，使用通訊格式來控制。目前市場上大多數變頻器，出廠設置的參數是通過面板的按鍵RUN和STOP來實現這個啟動邏輯控制的。

另外一種是頻率信號給定邏輯，是連續的模擬量，當然也可以理解成一串邏輯數據了。出廠參數往往是通過面上↑↓按鍵來操作，常用的方式是通過外接一個1-10K電位器，電位器兩頭接10伏正極和地線，取中間抽頭，這樣旋轉電位器，可以輸出0-10VDC的電壓給變頻器，變頻器對應會被給定了0-50HZ的頻率指令。這個模擬量當然還可以通過變頻器操作面板的電位器或者觸摸屏等上位機以通訊格式來給定。還有一種多段速模式給定，比如端子上有三個端口H1H2H3，組合起來可以有8個不同的頻率值給變頻器調速。

因此，只要設置好變頻器的啟停源和頻率源，變頻器就可以正常運行啦，每款變頻器說明書上對應的參數會有點差異，但是道理都是一樣的。

最后還可以設定一下一些過載過流保護參數，加減速時間，頻率上限參數，轉矩提升參數，還有啟動頻率以及其他轉速信號輸出范圍等等，具體看實際設備和工況要求來選擇。
